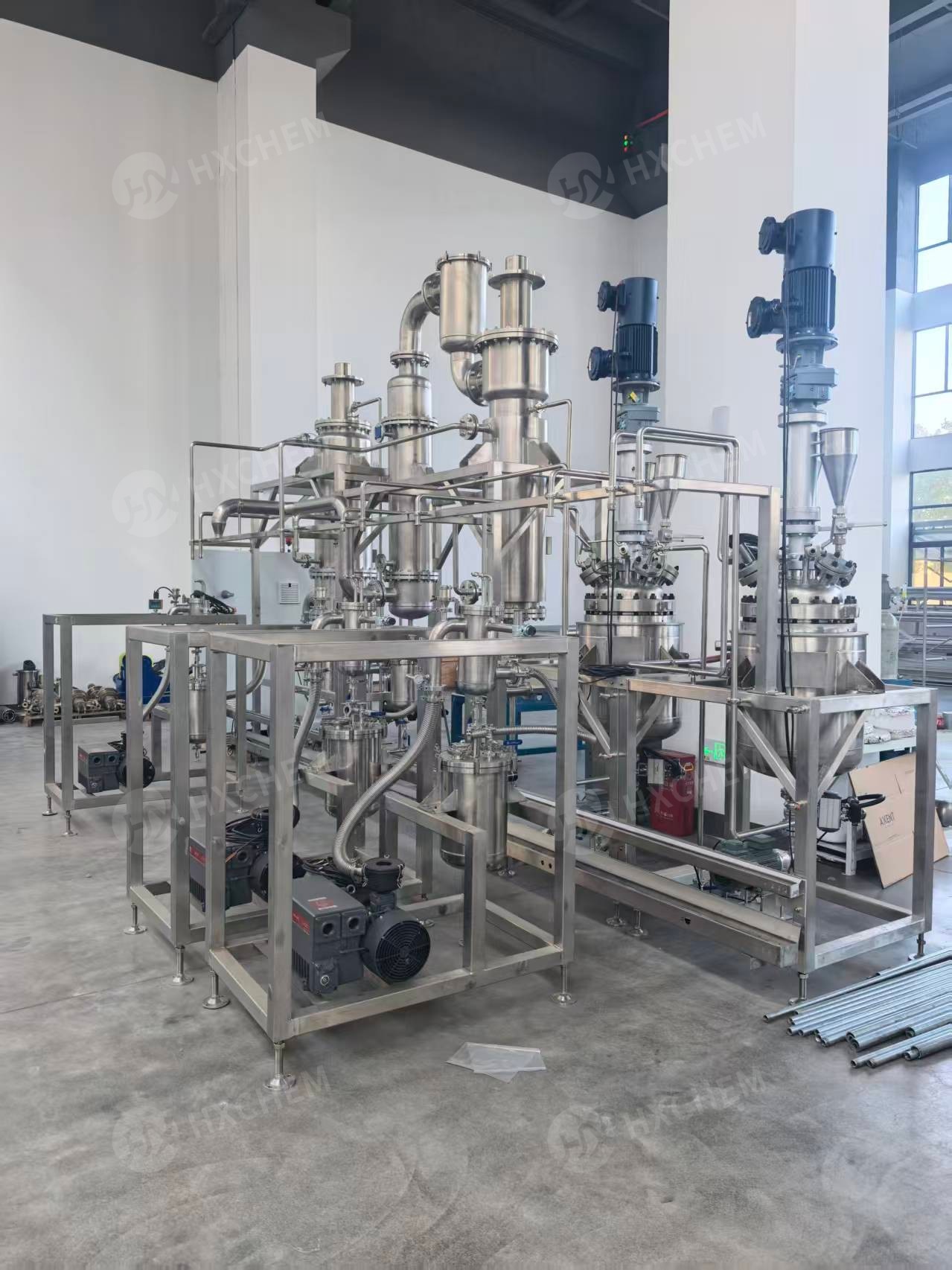

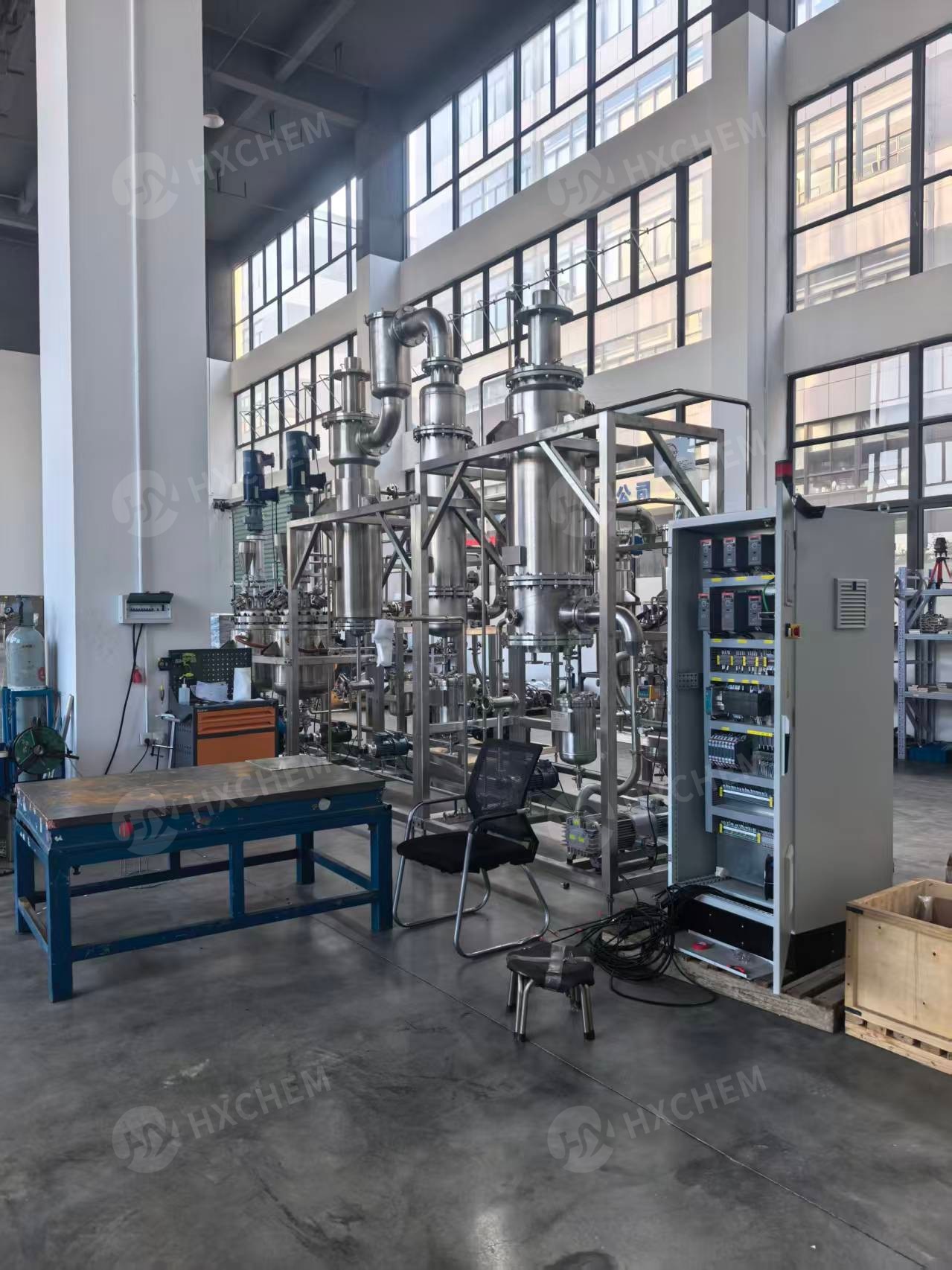

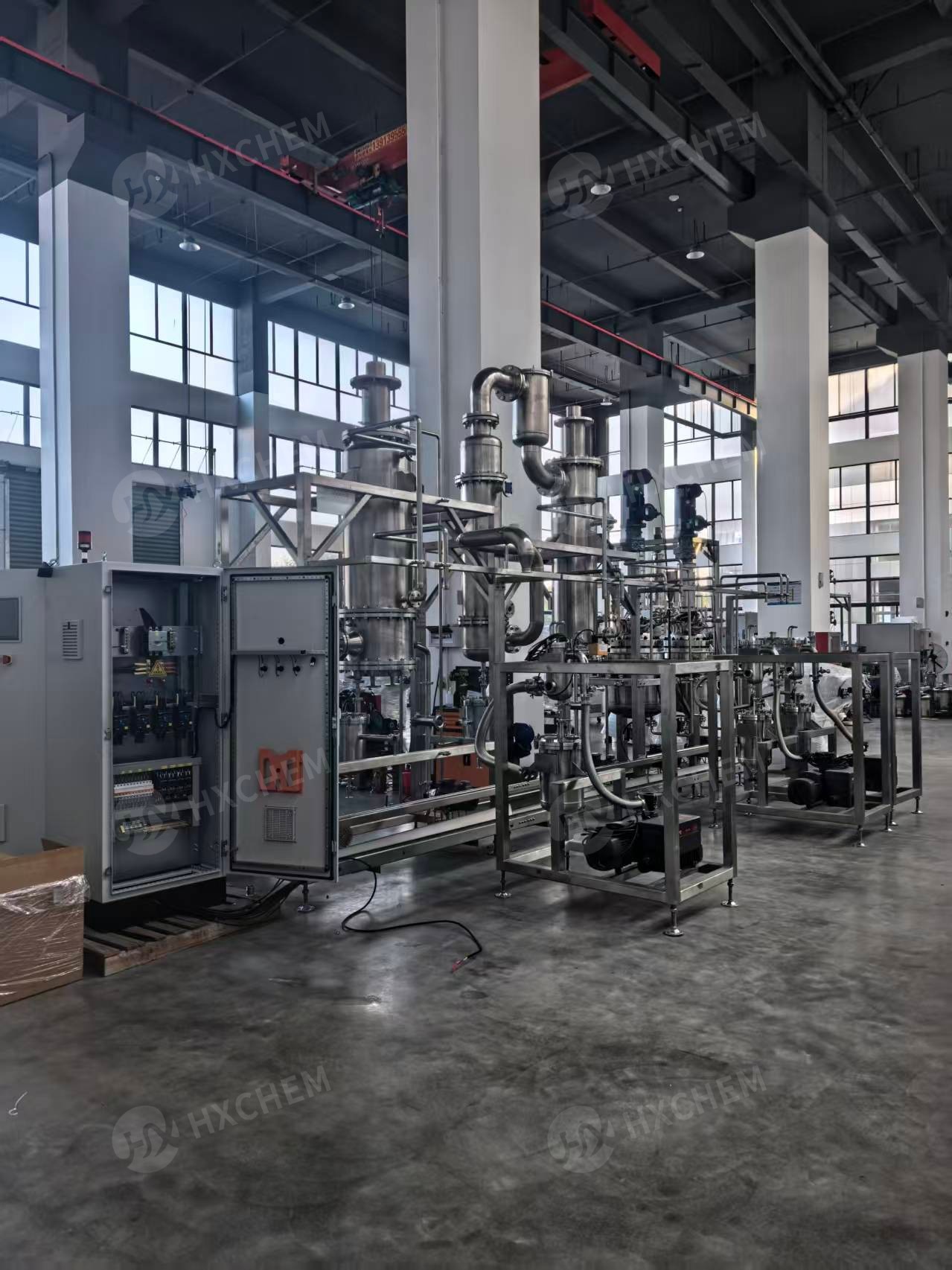

यह एक पॉलिमर उत्पादन लाइन का एक डिज़ाइन है, जिसमें एक लचीला डीवोलेटिलाइज़ेशन सेक्शन है जो व्यापक चिपचिपाहट सीमा (50 सीपी से 200,000 सीपी) को संभालने में सक्षम है, साथ ही एक केंद्रीकृत पीएलसी नियंत्रण प्रणाली भी है।

1. प्रक्रिया प्रवाह का विवरण

इस प्रक्रिया में तीन मुख्य चरण होते हैं: बहुलकीकरण, मध्यवर्ती भंडारण और वाष्पीकरण।

• बहुलकीकरण:

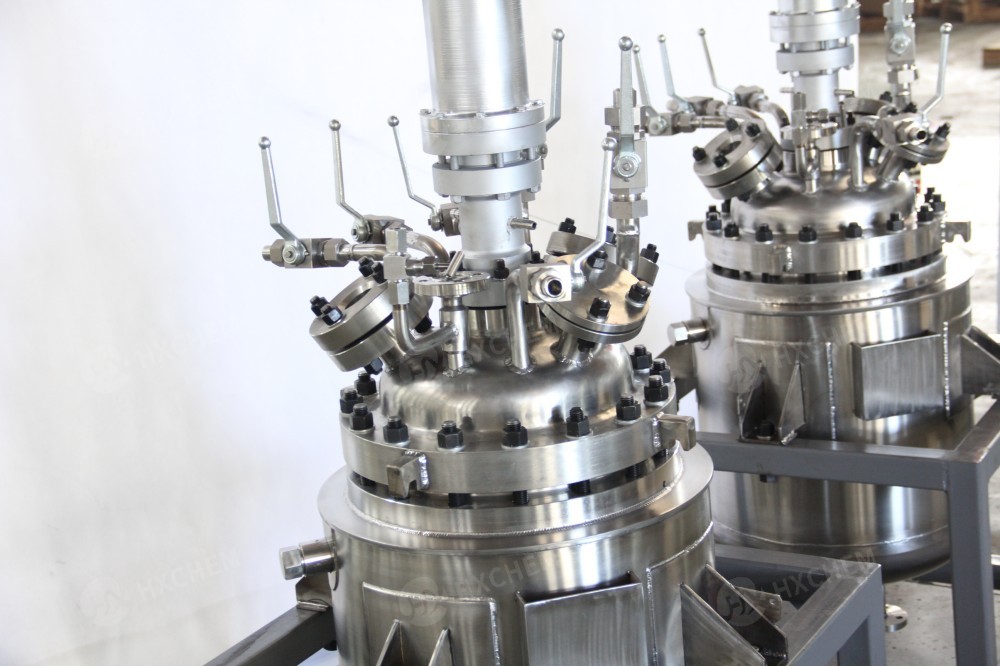

        कच्चे माल को पॉलीमराइजेशन ऑटोक्लेव (आर-101) में पॉलीमराइज़ किया जाता है।

        योजक पदार्थ: सटीक मात्रा निर्धारण के लिए दोहरे फ़नल वाले 2 लीटर के ग्रेजुएटेड फ़नल के माध्यम से दो तरल योजक पदार्थ डाले जाते हैं।

        अक्रियकरण: नाइट्रोजन को ऊपर लगे डिप ट्यूब (Ø15 मिमी, जो तरल स्तर से ऊपर स्थित होता है ताकि कोई गड़बड़ी न हो) और नीचे/निचली दीवार पर लगे स्पार्जिंग रिंगों के माध्यम से हिलाने और पृथक्करण के लिए डाला जाता है।

        परिचालन स्थितियाँ: तापमान 240°C, दबाव सीमा -0.1 से 0.5 एमपीए।

• मध्यवर्ती भंडारण:

        ऑटोक्लेव से तैयार पॉलीमर को एक पंप (उच्च-श्यानता गियर पंप) द्वारा मध्यवर्ती पात्र (आर-102) में स्थानांतरित किया जाता है।

        इस पात्र की संरचना ऑटोक्लेव के समान है (स्टरर, नाइट्रोजन स्पार्जिंग, हीटिंग जैकेट), लेकिन इसमें कच्चे माल/योजक पदार्थों के लिए प्रवेश द्वार नहीं हैं। यह बफर और प्री-स्ट्रिपर के रूप में कार्य करता है।

• वाष्पीकरण:

        मध्यवर्ती पात्र से पॉलीमर को एक लचीले डीवोलेटिलाइज़ेशन (डेवाप) स्किड में पंप किया जाता है। यह प्रणाली इकाइयों के श्रृंखला या समानांतर संचालन की अनुमति देती है।

        उपकरण: थिन फिल्म इवेपोरेटर (पत्नी), शॉर्ट पाथ इवेपोरेटर (एसपीई), और फॉलिंग फिल्म इवेपोरेटर (यूके)।

• विन्यास लचीलापन:

        सीरीज मोड ए: डब्ल्यूएफई $\दाहिना तीर$ एसपीई $\दाहिना तीर$ एफएफई.

        सीरीज मोड बी: एफ.एफ.ई. $\दाहिना तीर$ एसपीई.

       पैरेलल मोड: सामग्री को (पत्नी या यूके) और एसपीई के बीच विभाजित किया जाता है।

        परिचालन स्थितियाँ: तापमान 260°C, दबाव सीमा -0.1 से 0.1 एमपीए (एसपीई के लिए उच्च निर्वात)।

• उत्पाद संग्रह:

वाष्पशील पदार्थों से रहित बहुलक (अब न्यूनतम वाष्पशील पदार्थों के साथ) को उत्पाद भंडारण टैंक (टी-103) में डाला जाता है।
